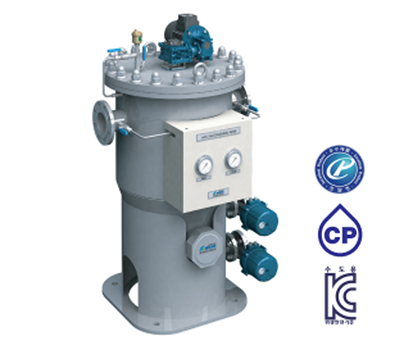

자동 이중 역세형 (조달청 우수제품) Dual Stage Auto Backflushing Filter

정밀여과장치(이중 자동 역세형)는 원심분리와 정밀여과의 2단계 여과 기술을 적용하여 50μm 이상의 입자성 물질을 효과적으로
제거합니다. 유입, 유출 배관의 차압 발생 시 자동으로 역세운전을 진행하며, 필터 여과부는 STS 재질로 구성되어 정기적 소모품이
발생하지 않아 유지 보수가 용이합니다.

  • 최적의 유로설계에 의한 균일한 조사량
  • 조달 우수 제품 지정
  • KC, CP 인증 획득
  • 입, 출구 차압에 의한 자동 역세 기능
  • 역세 중에도 단수 없이 연속적으로 여과
  • 통합모니터링 및 제어(TM/TC)
  • 자동역세척으로 소모품 교체 불필요

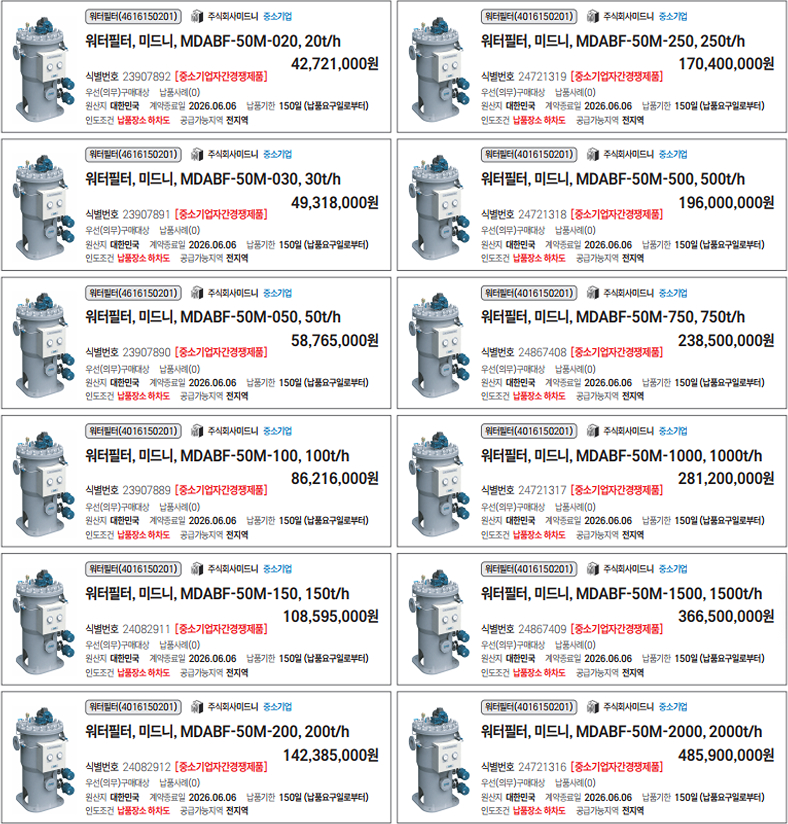

나라장터종합쇼핑몰 (3자단가 계약, 워터 필터)

물품식별번호 모델명 관경 유량
(m³/h)		 제품크기
(W x D x H, mm)		 밸브실 크기
(W x D x H, mm)
23907892 MDABF-50M-020 65A 20 600 x 600 x 1150 2000 x 1500 x 1800
23907891 MDABF-50M-030 80A 30 700 x 700 x 1250 2000 x 1500 x 1800
23907890 MDABF-50M-050 100A 50 700 x 700 x 1350 2000 x 1500 x 1800
23907889 MDABF-50M-100 125A 100 950 x 900 x 1600 2500 x 1800 x 1800
24082911 MDABF-50M-150 150A 150 1050 x 950 x 1750 3000 x 2000 x 2000
24082912 MDABF-50M-200 200A 200 1300 x 1300 x 1750 3500 x 2000 x 2000
24721319 MDABF-50M-250 250A 250 1200 x 1050 x 2100 4000 x 2500 x 3000
24721318 MDABF-50M-500 300A 500 1400 x 1250 x 2200 4500 x 2500 x 3000
24867408 MDABF-50M-750 350A 750 1500 x 1400 x 2200 5000 x 3000 x 3000
24721317 MDABF-50M-1000 400A 1000 1800 x 1650 x 2300 5500 x 3000 x 3000
24867409 MDABF-50M-1500 450A 1500 1900 x 1750 x 2300 6000 x 4000 x 3000
24721316 MDABF-50M-2000 500A 2000 2400 x 2150 x 2550 6000 x 4000 x 3500

여과 (Filtration)

원심분리에 의한 1차분리

필터 여과부에 의한 2차여과

역세정 (Backwashing)

챔버 내 하부 침전물을 1차역세정

역세장치가 회전하면서 필터 여과부
표면에 쌓인 이물질을 2차역세정

원심분리 (시물레이션 해석）

필터 여과부 흐름

역세장치에 의한 이물질 흡입

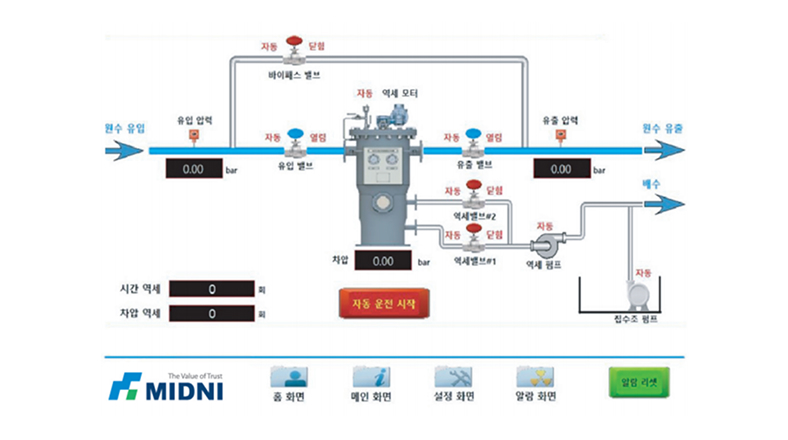

운영의 편의성

  • Operation 화면 : 사용자환경에 따른 역세시간 및 역세 주기 등 설정
  • Trend 화면 : 기기별 상태를 시간에 따라 그래픽으로 표시
  • Alarm 화면 : 기계별 알람내용을 항목별로 표시
  • TM/TC 지원 : 원격 감시 및 제어가능 등 다양한 옵션 기능

나라장터종합쇼핑몰 (3자단가 계약)

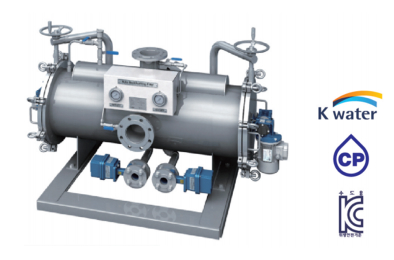

수평 자동이중역세형 Horizontal Dual Stage Auto Backflushing Filter

  • K-water성과공유제 성공 제품
  • 수직형 대비 제품 부피감소
  • 공간 활용성이 높아 낮은 층고에서도 설치 가능
  • 효율적인 유지보수를 위한 자체 리프트 적용
모델명 관경 유량(m³/h) 제품크기(W x D x H, mm)
MDABF-50H 80A 50 1210 x 510 x 720
MDABF-150H 150A 150 1560 x 620 x 900
MDABF-200H 200A 200 1750 x 845 x 1250

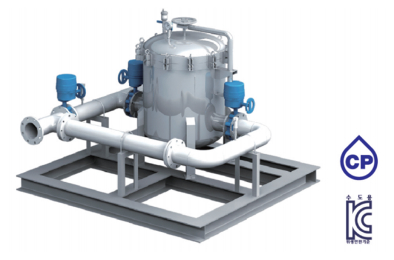

백필터 BagFilter

  • 유량 균등 분배 기술을 적용 (특허)
  • 원수조건에 따른 다양한 공극 선택
  • 적은 처리용량에 적합
  • 초기설치비가 경제적
모델명 관경 유량(m³/h) 제품크기(W x D x H, mm)
MDBF-030 80A 30 680 x 500 x 1450
MDBF-050 100A 50 680 x 530 x 1450
MDBF-100 125A 100 970 x 600 x 1690
MDBF-150 150A 150 1200 x 800 x 1820
MDBF-200 200A 200 1250 x 870 x 1990
